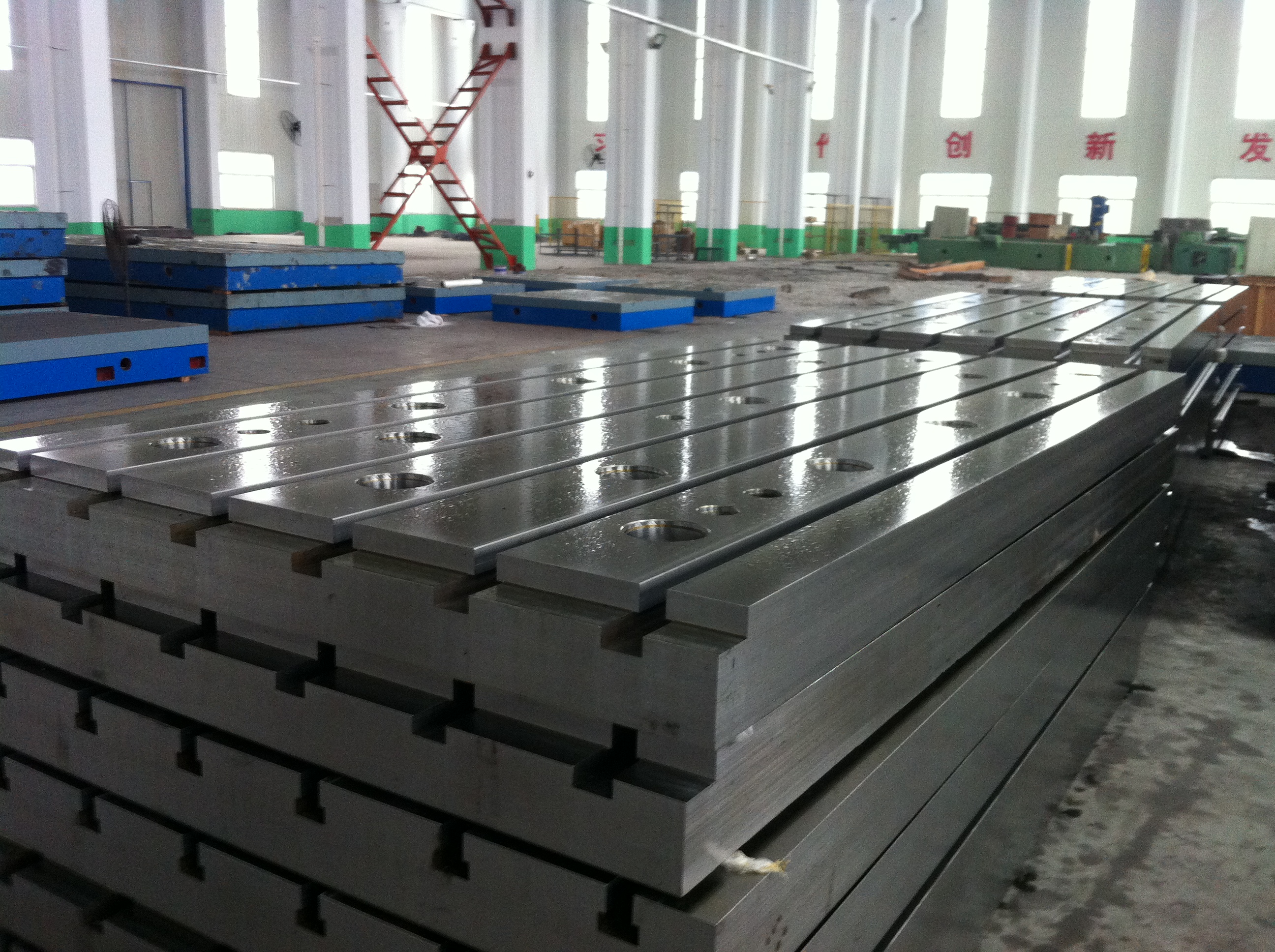

铸钢平台生产中没有一点缺陷是不可能的，会出现大小不同的缺陷是正常现象，小的缺陷在不影响客户使用平面的情况下，并在国家规定范围内的，我们采用修复工艺。超出范围的我们采用重新铸造完成。

    当铸钢平台在铸造完粗加工后，缺陷的地方进行砂轮打磨或加工清理，对于工件要进行一定的先预热，温度在200-250℃，焊接前检查确认是一定要有的，严格控制温度，在焊接时中层温不得小于200-250℃最大不超过350℃；焊材可选用焊丝或焊条，进行焊接前焊材先进行350℃烘干1小时，焊接过程不间断，采用窄焊道、多层多道焊，焊接完成后，及时加热到300℃以上，有保温材料包裹，进行保温缓冷；常温后用磁粉检查或着色检查，看是否有裂纹，裂纹处理办法同上。
    完全修复完成后，进行铸钢平台表面精加工处理。
