产品分类: 试验台/工作台系列
产品简介:检验工作台规格:200×200-2000×4000(特殊规格根据需方图纸制作或双方商定生产加工)。 检验工作台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。 检验工作台材质:高强度铸铁HT200-300,硬度:HB170-240。 检验工作台精度:按国家标准计量检定规程执行,分别为1,2,3级三个级别。(详见精度参数表) 注:我公司最新引进数控加工中心设备(3000*8000),让平台高精度不再是梦!
订购热线:4000-086-046

      检验工作台规格:200×100-8000×3000(特殊规格根据需方图纸制作或双方商定生产加工)
      检验工作台表面质量检验:用涂色发检验。01级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。
      检验工作台材质:高强度铸铁HT200-300,硬度:HB170-240
      检验工作台精度:按国家标准计量检定规程执行,分别为123级三个级别。(详见精度参数表)
      注:我公司最新引进数控加工中心设备(3000*8000),让平台高精度不再是梦!

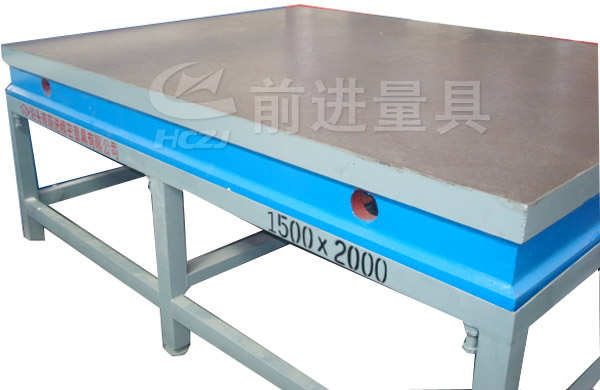

      检验工作台


      检验工作台质检标准
      1检验工作台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
      2检验工作台工作面的硬度应为HB170-220
      3检验工作台相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
      4检验工作台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm
      5、铸铁检验工作台应经过稳定性处理和去磁。
      6检验工作台应采用优质细颗料的灰口铸铁或合金铸铁制造。
      7检验工作台工作面应采用刮削工艺,对于“3”级平台工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
      8、根据用户要求,在检验平板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。

      检验工作台精度参数表


    规格(长×宽)

    精度等级

    0级

    1级

    2级

    3级

    精刨

    平面度公差

    200×100

    5

    10

    20





    200×200

    5

    10

    20.5





    250×250

    5.5

    11

    22





    300×200

    6

    12

    24





    300×300

    6

    12

    24





    400×300

    6

    12

    24





    400×400

    6

    12

    24





    500×300

    6

    12

    24





    500×350

    6

    12

    24





    500×450

    6

    14

    24





    500×500

    7

    14

    28





    600×450

    7

    14

    28





    600×500

    7

    14

    28





    700×500

    8

    16

    32

    80



    800×500

    8

    16

    32

    80



    800×600

    8

    16

    32

    80



    900×600

    8

    16

    32

    80



    1000×750

    9

    18

    36

    90



    1000×800

    9

    18

    36

    90



    1000×1000

    10

    20

    39

    96



    1200×800



    20

    39

    96



    1200×1000



    20

    39

    96



    1500×1000



    24

    48

    120



    1500×1500



    25

    50

    125



    2000×600



    24

    48

    120



    2000×1000



    26

    52

    129



    2000×1500





    56

    140



    2000×2000





    60

    152

    230

    2500×1500





    64

    152

    230

    2500×2000





    68

    168

    248

    2500×2500





    72

    180

    270

    3000×1000







    168

    248

    3000×1500







    174

    154

    3000×2000







    184

    275

    3000×2500







    186

    176

    3000×3000







    210

    300

    4000×1000







    210

    300

    4000×1500







    210

    300

    4000×2000







    219

    310

    4000×2500







    228

    340

    4000×3000







    240

    360

    5000×1500







    249

    370

    5000×2000







    255

    375

    5000×2500







    264

    390

    5000×3000







    287

    420

    6000×2000







    293

    430

    6000×2500







    300

    450

    6000×3000







    308

    460

    8000×2000







    370

    520

    8000×2500







    375

    530

    8000×3000







    382

    570

    * 表示必填订购:检验工作台
