前进量具 前进量具20年专业制造铸铁平台 机床工作台 试验平台

诚信通
前进量具业务咨询:点击这里给我发消息4000-086-046

热门关键词:

T型槽工作台

产品分类: 试验台/工作台系列
产品简介:铸铁T型槽工作台用途:又称T型槽平板是一种表面带有T型槽的铸铁平板,用于装配、调试机械设备的铸铁平台量具,我公司生产的铸铁T型槽工作台和划线平台一样严格执行国家相关行业标准,使用高强度铸铁铸造,不仅精度稳定,而且坚固耐用。
订购热线:4000-086-046

      铸铁T型槽工作台用途:又称T型槽平板是一种表面带有T型槽的铸铁平板,用于装配、调试机械设备的铸铁平台量具,我公司生产的铸铁T型槽工作台划线平台一样严格执行国家相关行业标准,使用高强度铸铁铸造,不仅精度稳定,而且坚固耐用。

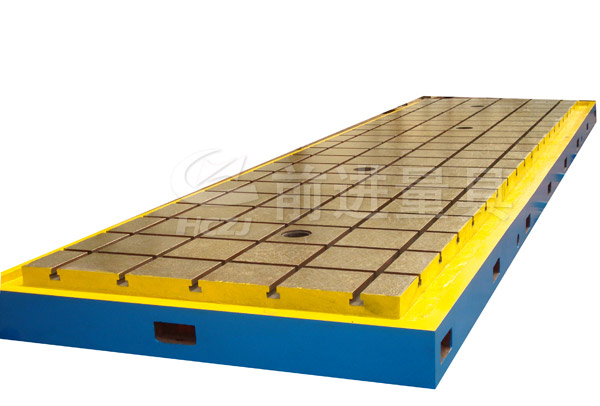

    T型槽工作台


      T型槽工作台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。

      T型槽工作台规格:200*100—8000*3000(特殊规格根据需方图纸制作。)


    规格(长×宽)

    精度等级

    0级

    1级

    2级

    3级

    精刨

    平面度公差

    200×100

    5

    10

    20





    200×200

    5

    10

    20.5





    250×250

    5.5

    11

    22





    300×200

    6

    12

    24





    300×300

    6

    12

    24





    400×300

    6

    12

    24





    400×400

    6

    12

    24





    500×300

    6

    12

    24





    500×350

    6

    12

    24





    500×450

    6

    14

    24





    500×500

    7

    14

    28





    600×450

    7

    14

    28





    600×500

    7

    14

    28





    700×500

    8

    16

    32

    80



    800×500

    8

    16

    32

    80



    800×600

    8

    16

    32

    80



    900×600

    8

    16

    32

    80



    1000×750

    9

    18

    36

    90



    1000×800

    9

    18

    36

    90



    1000×1000

    10

    20

    39

    96



    1200×800



    20

    39

    96



    1200×1000



    20

    39

    96



    1500×1000



    24

    48

    120



    1500×1500



    25

    50

    125



    2000×600



    24

    48

    120



    2000×1000



    26

    52

    129



    2000×1500





    56

    140



    2000×2000





    60

    152

    230

    2500×1500





    64

    152

    230

    2500×2000





    68

    168

    248

    2500×2500





    72

    180

    270

    3000×1000







    168

    248

    3000×1500







    174

    154

    3000×2000







    184

    275

    3000×2500







    186

    176

    3000×3000







    210

    300

    4000×1000







    210

    300

    4000×1500







    210

    300

    4000×2000







    219

    310

    4000×2500







    228

    340

    4000×3000







    240

    360

    5000×1500







    249

    370

    5000×2000







    255

    375

    5000×2500







    264

    390

    5000×3000







    287

    420

    6000×2000







    293

    430

    6000×2500







    300

    450

    6000×3000







    308

    460

    8000×2000







    370

    520

    8000×2500







    375

    530

    8000×3000







    382

    570


      T型槽工作台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

      T型槽工作台一般根据客户的需要上面有T型槽,U刑槽等,主要用于客户固定工件使用。其中关于T型槽开口的尺寸可根据客户用多大的螺栓来固定工件来确定,其 余数据可参考国家标准T型槽数据。便如:2000*3000的T型槽工作台,T型槽开口为20mm;22mm;24mm;28mm等,T型槽数量5-8条不 等。

      T型槽工作台生产工艺流程
      一、T型槽工作台毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;
      二、T型槽工作台机械加工:外观检验并划线、加工、检验;
      三、T型槽工作台工件调平、人工刮研、检验科检验;
      四、T型槽工作台的外观处理、喷漆、包装、入库。

      T型槽工作台的承载要求:T型槽工作台的承载是指铸铁平板单 位面积承受的重量后,T型槽工作台的变形挠度。为了便于理解,我们可以看作T型槽工作台放好工件后,在不影响正常使用的情况下,T型槽工作台所能够承受的压力。 T型槽工作台的精度也可以说是T型槽工作台的平面度:T型槽工作台一般精度可以分为0级、1级、2级、3级。T型槽工作台的精度标准在《中华人民共和国机械行业标 准》jb/t7974—2000里可以查到。选用精度标准时一般根据使用情况酌情而定。3级精度以上的T型槽工作台用做检验、划线、装配等使用,4级精度以 下的T型槽工作台一般用做铆焊等使用。
