实例说明测量平台平面转动法

文章出处:网责任编辑:作者:人气:-发表时间:2014-01-09 15:00:00【

    上篇文章为大家说出测量平台对角线最原始数据通过理想平面转动法获取方法,为了更好的让大家了解下举例说明:
    例   用水平仪测得一平面各截面读数如表所示。

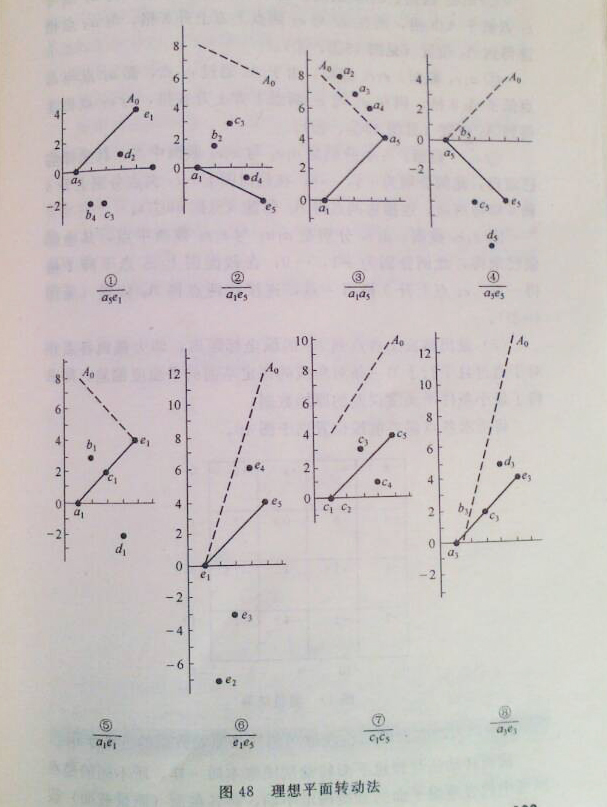

    (1)根据读数ai在坐标纸上作出各截面误差折线,如图48所示。
    (2)在坐标图上确定Ao位置。
    《1》a5e1截面:Ao平行a5e1,所以Ao与a5e1连线重合如图48①。
    《2》a1e5截面:Ao平行a5e1且a5e1截面上的中点c3与a1e5截面上的中点c3为同一点,所以根据a5e1与a1e5中点c3对各自截面直线度误差的代数差即可确定Ao位置。
    本例a1e5截面相对于理想平面Ao为-4-(+4)=-8,则a1e5截面a1、e5两点低于Ao8格,在图上a1、e5两点上方上升8格,这样就确定了Ao位置,如图48②。


    测量平台理想平面转动法



    《3》a1a5截面、a5e5截面:由于Ao通过a5点,而a1点与e5点低于Ao8格,则在a1与e5两点上方上升8格,与a5点相连得到Ao位置,如图48③、④。
    《4》a1e1截面、e1e5截面:由于Ao通过e1点,而a1点与e5点低于Ao8格,则在a1与e5两点上方上升8格,与e1点相连得到Ao位置,如图48⑤、⑥。
    《5》c1c5截面:c1c5分别是a1e1与a5e5截面中点,其坐标值已求得,此例分别为-4,-6;在截面图上c1c5两点分别上升4和6格得两点,连接这两点得Ao位置,如图48⑦。
    《6》a3e3截面:a3e3分别是a1a5与e1e5截面中点,其坐标值已求得,此例分别为+1,-9;在截面图上a3点下降1格得一点,e3点上升9格得一点,连接这两点得Ao位置,如图48⑧。
    (3)量出测量平台截面上各点到Ao的纵坐标距离,即为截面各点相对于通过且平行于另一条对角线的评定甚而的平面度偏差,即求得了最小条件平面度误差的原始数据。

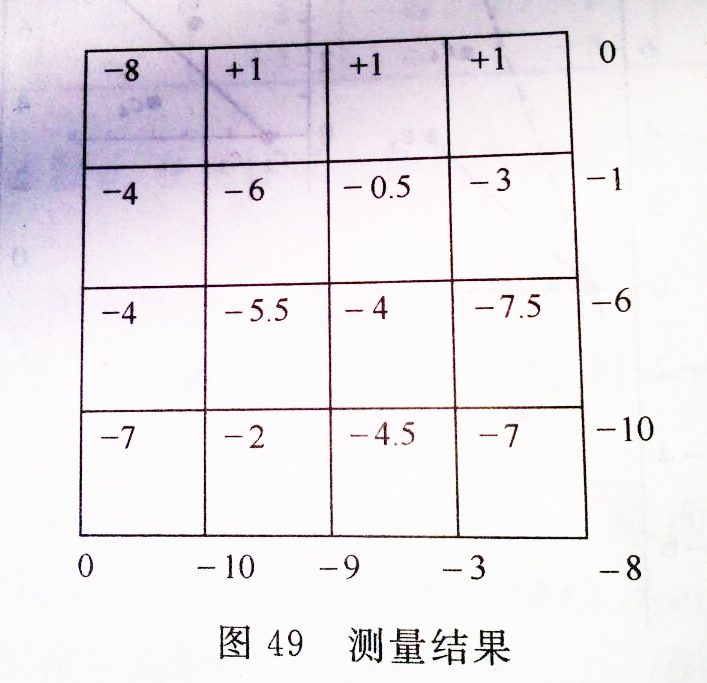

    将所求各点偏差值按位置列于图49。

测量平台理想平面转动法
