铸铁划线平台与铸铁弯板工装解决方案

文章出处:网责任编辑:作者:人气:-发表时间:2014-12-12 15:03:00【

内蒙古一机,王经理您好!非常感谢您对我们的信任,让我们为贵公司所需要的铸铁划线平台与铸铁弯板工装提供一个详细的技术方案。以下是详细方案及要求:

  要求:需要一套垂直焊接工装。垂直检具距基准面为1000mm,基准划线平台为1500X5000X300;划线平台需要支架支撑,配一垂直检具。注:承重:3T以上。

  根据以上具体要求,我公司技术人员设计以下解决方案:

1、 基准划线平台1500X5000X300一块,配套平台支架:400mm高,平台加支架,总高为:700mm;如图所示:

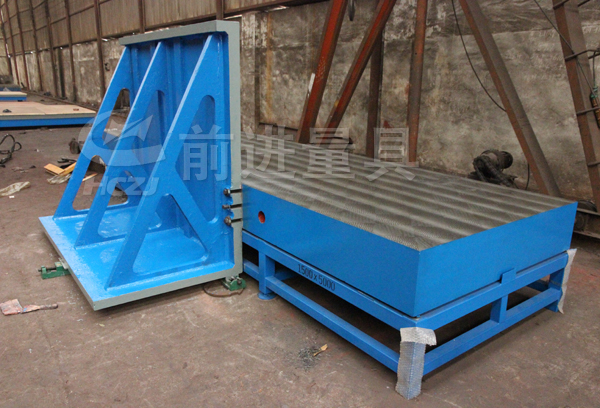

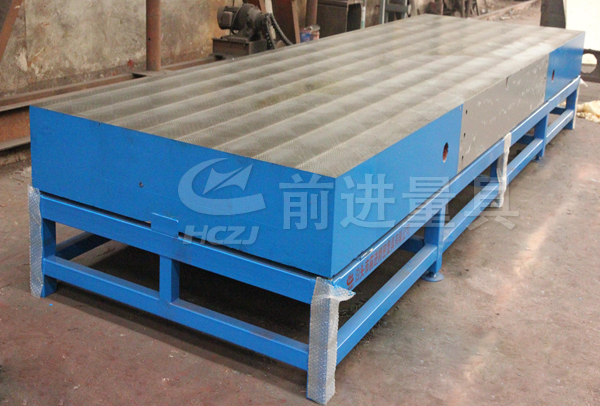

铸铁平台与铸铁平台支架安装图

铸铁划线平台铸铁平台支架安装图

2、 垂直检具采用铸铁弯板,具体规格为:1630X2000X1000mm)为什么弯板的长度为1630mm呢?根据客户要求,垂直检具弯板距平台基准面为1000mm,弯板长度1700mm才对,但是为了保证平台和弯板垂直精度误差,我们需要在弯板底部均匀放置6套调整垫铁(垫铁厚度为70mm),为了调平精度使用。因此弯板高度为1630mm,是为了利用调整垫铁发挥其调整精度的作用。如图所示:

铸铁弯板用垫铁调平

铸铁弯板用垫铁调平

3、 如何将基准划线平台和弯板固定在一起呢?我们采用螺栓的方式,将其固定。如图所示:

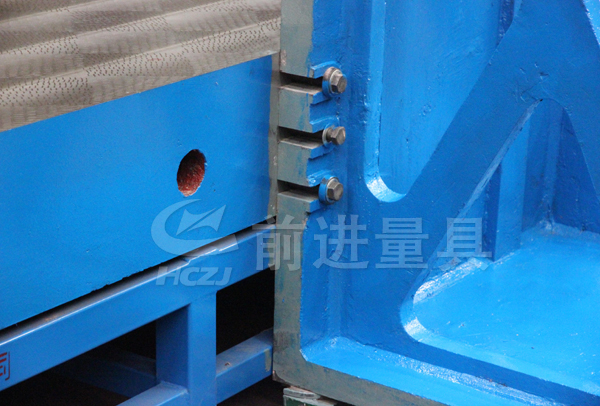

铸铁平台与铸铁弯板连接方法

铸铁划线平台与铸铁弯板连接方法

以上表述不知道您有没有看明白呢?看不明白没有关系。我们有整体的装配图,肯定让您明明白白,如图所示:

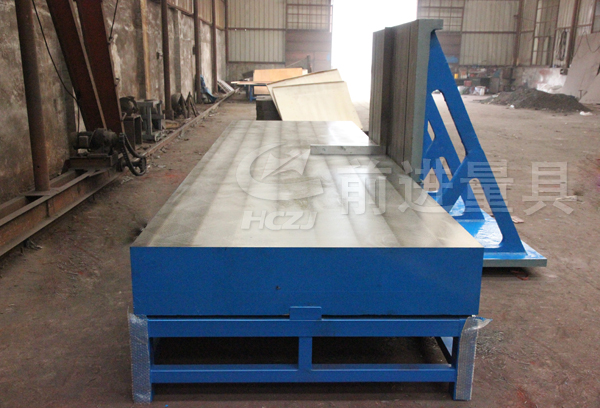

铸铁平台与弯板工装成品图

铸铁划线平台与弯板工装成品图

铸铁平台与弯板工装成品图



对此方案,内蒙古一机王经理特别满意,果断地跟我们签订了订货合同。您有这方面的需求吗?您有这方面的顾虑吗?如果有,还在等什么,赶紧拿起您的电话,拨打我们的免费电话:4000-086-046,有更完美的解决方案在等你哦!
