前进量具提供发动机实验室铁地板改造方案

文章出处:网责任编辑:作者:人气:-发表时间:2015-03-27 15:01:00【

一、目的

试验室原基础为整体钢筋混凝土,上面有两块铁底板,一块支撑发动机及附属试验系统,一块支撑测功机,用螺栓与混凝土基础紧固在一起。由于没有减振、隔振措施,不能适应现代发动机台架试验的要求,再加上测功机与发动机铁地板分开,不能形成一个整体,加大了传动联接轴的工作负荷,缩短了传动联接轴的损坏周期,使试验不能顺利进行。

二、采取措施

1、试验室采用整体铁地板,使发动机、测功机、铁地板以及配套附属试验设施形成一个有机的整体。
2、铁地板下根据试验系统挠力配重,配重采用钢筋混凝土重块。
3、铁地板下采用隔振器,试验系统整体减振及隔振。要求隔振系统的固有频率≤4Hz。

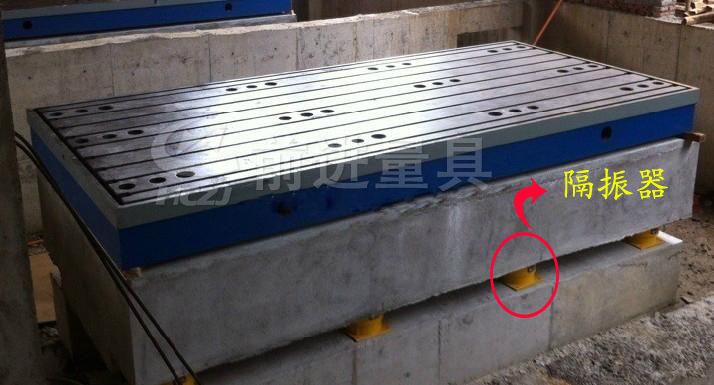

隔振铁地板安装现场图

隔振铁地板安装现场图



三、铁地板设计

1、铁地板尺寸为:4200mm x 1760mm x 120mm,毛重6.92吨,去掉T型槽及地脚螺栓孔,净重约6.5吨。
2、T型槽按国标设计,根据SCHENCK某测功机安装需要,设计槽数为10条,中心间隔150mm。
3、铁地板上有8个地脚螺栓安装孔,将铁地板混凝土重块联结起来,形成一个有机的整体。
4、铁地板四周铸有一圈水槽,水槽底面向发动机端成一定角度倾斜,发动机端有出水口,用来排出铁地板上的废水。

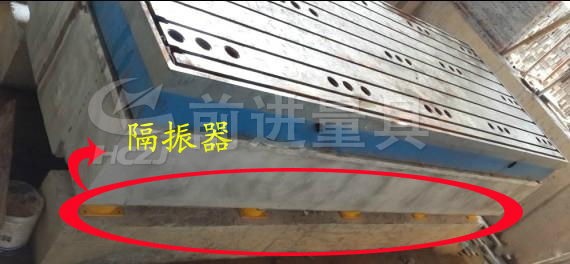

隔振铁地板安装现场图

隔振铁地板安装现场图




四、钢筋混凝土重块设计

1、需将试验室原来的地基进行改造,去掉支撑板以上的二次浇筑部分,保证支撑强度。
2、混凝土重块设计尺寸:4200mm x 1550mm x 580mm,总重约9.5吨。
3、重块顶部与铁地板出水口结合处也有一出水口,重块内安装有一L形水管,使铁地板上废水沿水管排出,保证排水畅通。
4、钢筋混凝土重块采用C25强度,以保证质量。

五、隔振器选型

铁地板隔振器

铁地板隔振器



选用前进量具外协供应商生产的小型弹簧隔振器,具体选型法案如下:
1、选型用发动机重量:约1吨

   测功机重量:约1.35吨
   其他附件重量:约0.65吨
   设备总重量:约3吨
2、隔振器总载荷:W=3+6.5+9.5=19吨=190KN
   工作载荷:Fn=W x 1.25=190kN x 1.25=237.5kN
3、根据载荷分布长度,选择隔振器数量n: 8

4、单个隔振器设计载荷:F= 237.5kN/8=29.7kN
5、根据设计载荷选型,在型号列表中,我们选择的隔振器型号为:

   其参数如下:
   额定载荷F:31kN
   弹簧垂直刚度Kv(kN/mm):0.680
   弹簧水平刚度Kh(kN/mm):0.065
   压缩量δ(mm):22.8~36.5
   垂直频率f(Hz):2.6~3.3
   自由高度H0(mm):204
6、根据隔振器刚度,校核垂直压缩量和固有频率1)、压缩量δ=W/n • Kv=190/8 x 0.68=35mm=3.5cm
