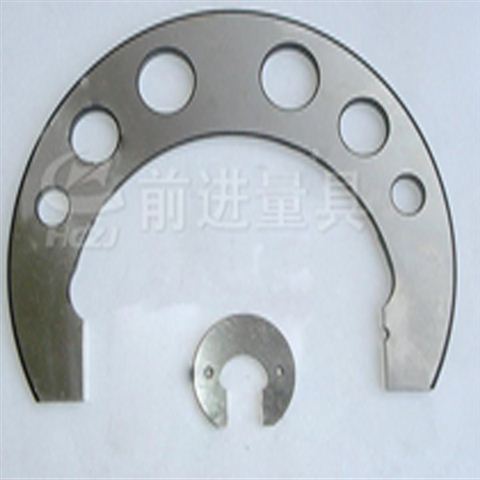

马蹄形卡规

马蹄形卡规别名：卡规极限轴用量规（卡规），U形卡规,U形卡板。

马蹄形卡规主要用来测量圆柱形、长方形、多边形等工件的外尺寸,在测量时,如果卡规的通端能通过工件,而止端不能通过工件,则表示工件合格。

马蹄形卡规的规格:5-500mm。

马蹄形卡规在测量时，如果卡板的通端能通过工件，而止端不能通过工件，则表示工件合格；如果卡规的通端能通过工件，而止端也能通过工件，则表示工件尺寸太小，已成废品；如果通端和止端都不能通过工件，则表示工件尺寸太大，不合格，必须返工。如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格，否则不合格。
