刮研工作台

产品分类: 试验台/工作台系列
产品简介:产品别名:刮研工作台,铸铁刮研工作台,精密刮研工作台,铸铁精密刮研工作台,刮研平台,铸铁刮研平台 刮研工作台规格:100×100-3000×6000(特殊规格根据需方图纸制作) 刮研工作台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不呆缺少的基本工具。
订购热线:4000-086-046


      产品别名:刮研工作台,铸铁刮研工作台,精密刮研工作台,铸铁精密刮研工作台,刮研平台铸铁刮研平台

      刮研工作台规格:200×100-2000×2000(特殊规格根据需方图纸制作)


    规格(长×宽)

    精度等级

    0级

    1级

    2级

    3级

    精刨

    平面度公差

    200×100

    5

    10

    20





    200×200

    5

    10

    20.5





    250×250

    5.5

    11

    22





    300×200

    6

    12

    24





    300×300

    6

    12

    24





    400×300

    6

    12

    24





    400×400

    6

    12

    24





    500×300

    6

    12

    24





    500×350

    6

    12

    24





    500×450

    6

    14

    24





    500×500

    7

    14

    28





    600×450

    7

    14

    28





    600×500

    7

    14

    28





    700×500

    8

    16

    32

    80



    800×500

    8

    16

    32

    80



    800×600

    8

    16

    32

    80



    900×600

    8

    16

    32

    80



    1000×750

    9

    18

    36

    90



    1000×800

    9

    18

    36

    90



    1000×1000

    10

    20

    39

    96



    1200×800



    20

    39

    96



    1200×1000



    20

    39

    96



    1500×1000



    24

    48

    120



    1500×1500



    25

    50

    125



    2000×600



    24

    48

    120



    2000×1000



    26

    52

    129



    2000×1500





    56

    140



    2000×2000





    60

    152

    230

      刮研工作台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不呆缺少的基本工具。

      刮研工作台精度:按国家标准计量检定规程执行,分别为0123级四个级别。

      刮研工作台材料:高强度铸铁HT200-300

      刮研工作台工作面硬度:HB170-240

      刮研工作台表面质量检验:用涂色发检验。01级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

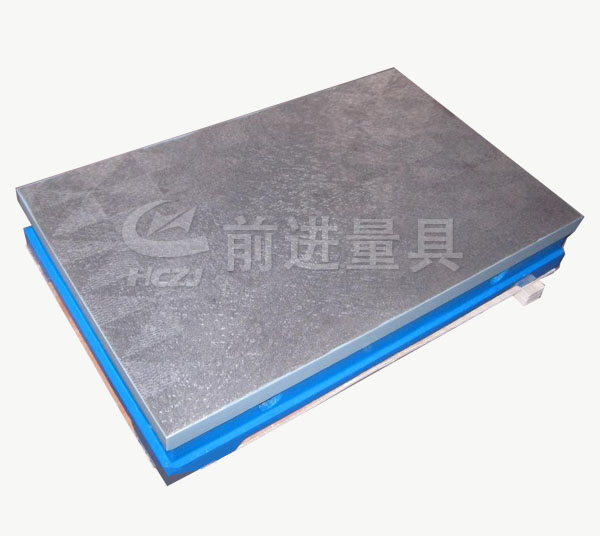

    刮研工作台


      刮研工作台质检标准
      1刮研工作台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
      2刮研工作台工作面的硬度应为HB170-220
      3刮研工作台相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
      4刮研工作台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平台工作面上,对于直径小于15mm的砂允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm
      5、铸铁刮研工作台应经过稳定性处理和去磁。
      6刮研工作台应采用优质细颗料的灰口铸铁或合金铸铁制造。
      7刮研工作台工作面应采用刮削工艺,对于“3”级平台工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
      8、根据用户要求,在检验平板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。
