前进量具

划线方箱

产品分类: 弯板/方箱方筒系列
产品简介:划线方箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划线精密工件的任意角度线,可根据用户要求制作各种规格和等高方箱及长方筒。
订购热线:4000-086-046

      划线方箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划线精密工件的任意角度线,可根据用户要求制作各种规格和等高方箱及长方筒。

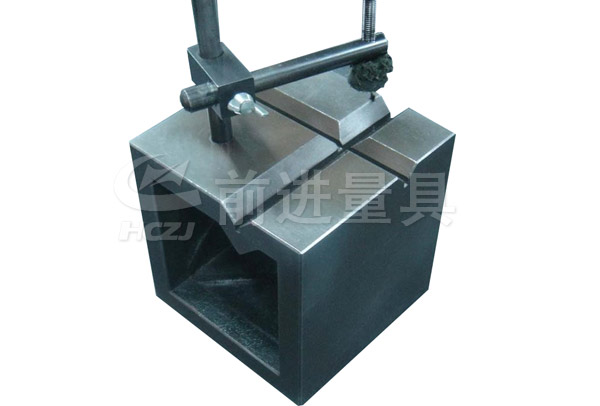

    划线方箱


      划线方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。



    规格
    mm

    工作面的平面度

    工作面的垂直度、平行度及V型槽对底面和侧面的平行度

    精度等级um

    1

    2

    3

    1

    2

    3

    100

    3.5

    7

    15

    7

    15

    30

    150

    4

    9

    17

    8

    18

    35

    200

    4.5

    10

    20

    9

    20

    40

    250

    5

    11

    22

    10

    22

    45

    300

    5.5

    12

    25

    11

    25

    50

    350

    6

    13

    27

    12

    27

    55

    400

    6.5

    15

    30

    13

    30

    60

    500

    8

    17

    35

    15

    35

    70
