划线平台

产品分类: 铸铁平台/平板系列
产品简介:划线平台用途:又称划线平板,是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
订购热线:4000-086-046

      划线平台用途:又称划线平板,是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。

      划线平台规格:200*100-8000*3000mm

      划线平台精度:可以分为0,1,2,3级,根据客户的要求进行人工铲刮加工,一般来说,规格越大的平台的精度也是不好控制,所以,平台的规格要根据精度进行合理的设计。(详见精度参数表)

      划线平台(平板)材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。

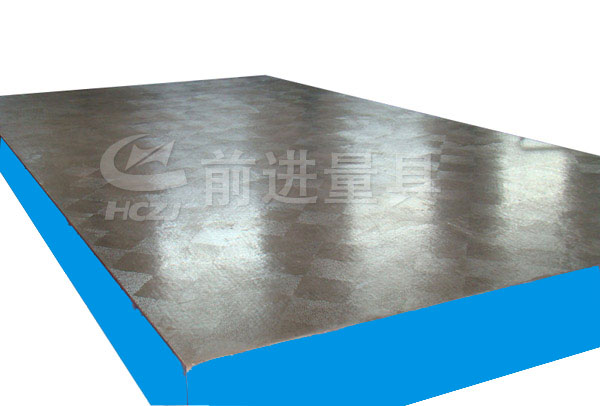

    划线平台


      划线平台的检验方法客户检验:

      1、看表面有无瑕疵
      2、测量产品精度
      3、测量产品表面厚度

      划线平台的维护保养措施

      1.在平台上安放工件时应轻放,防止平台表面被撞击,一旦平板表面受到工件或其他物体撞击,应马上把受到撞击而凸起的部分修复。
      2.决不可以在划线平台表面做任何需要锤击的工作。
      3.平台用完后,应擦干净。较长时间不用应涂上防锈油,防止锈蚀。
      4.应尽量做到划线平台各处均匀使用.避免局部磨凹。
      5.要经常保持平台的清洁,以免平台平面被铁屑、砂子等杂质磨坏。
      6.为了防止划线平台发生有害的变形,在发装平台时,要将支承支在主支点处。支承时,尽量将平台的工作面调整到水平面内。
      7.为了防止平台发生永久变形,检验完毕或划线完毕后,要把工件抬下来,不得长时间放在平台上。
      8.使用完毕,要及时擦净平板的工作面,然后涂上一层防锈油。如果比较长时间不用,最好涂上一层黄油,然后铺一层白纸。
      9.最好用木板制作的一个专用罩,不用平台时,用罩子将平台罩住。严禁水滴在平台上。
      10.平台要实行周期检定,检定周期要根据使用的具体情况确定,一般为1年。
      11.在使用铸铁划线平台的过程中要注意不要在潮湿,有腐蚀、过高和过低的温度环境下使用和存放。

      划线平台精度参数表


    规格(长×宽)

    精度等级

    0级

    1级

    2级

    3级

    精刨

    平面度公差

    200×100

    5

    10

    20





    200×200

    5

    10

    20.5





    250×250

    5.5

    11

    22





    300×200

    6

    12

    24





    300×300

    6

    12

    24





    400×300

    6

    12

    24





    400×400

    6

    12

    24





    500×300

    6

    12

    24





    500×350

    6

    12

    24





    500×450

    6

    14

    24





    500×500

    7

    14

    28





    600×450

    7

    14

    28





    600×500

    7

    14

    28





    700×500

    8

    16

    32

    80



    800×500

    8

    16

    32

    80



    800×600

    8

    16

    32

    80



    900×600

    8

    16

    32

    80



    1000×750

    9

    18

    36

    90



    1000×800

    9

    18

    36

    90



    1000×1000

    10

    20

    39

    96



    1200×800



    20

    39

    96



    1200×1000



    20

    39

    96



    1500×1000



    24

    48

    120



    1500×1500



    25

    50

    125



    2000×600



    24

    48

    120



    2000×1000



    26

    52

    129



    2000×1500





    56

    140



    2000×2000





    60

    152

    230

    2500×1500





    64

    152

    230

    2500×2000





    68

    168

    248

    2500×2500





    72

    180

    270

    3000×1000







    168

    248

    3000×1500







    174

    154

    3000×2000







    184

    275

    3000×2500







    186

    176

    3000×3000







    210

    300

    4000×1000







    210

    300

    4000×1500







    210

    300

    4000×2000







    219

    310

    4000×2500







    228

    340

    4000×3000







    240

    360

    5000×1500







    249

    370

    5000×2000







    255

    375

    5000×2500







    264

    390

    5000×3000







    287

    420

    6000×2000







    293

    430

    6000×2500







    300

    450

    6000×3000







    308

    460

    8000×2000







    370

    520

    8000×2500







    375

    530

    8000×3000







    382

    570
