产品分类: 弯板/方箱方筒系列
产品简介:垫箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线。垫箱(直角箱)经常用铸铁精刨和刮研而成。垫箱的相邻两个面互成直角。
订购热线:4000-086-046

      垫箱按JB/T3411.56-99标准制造,材质HT200,用于零部件平行度、垂直度的检验和划线。垫箱(直角箱)经常用铸铁精刨和刮研而成。垫箱的相邻两个面互成直角。

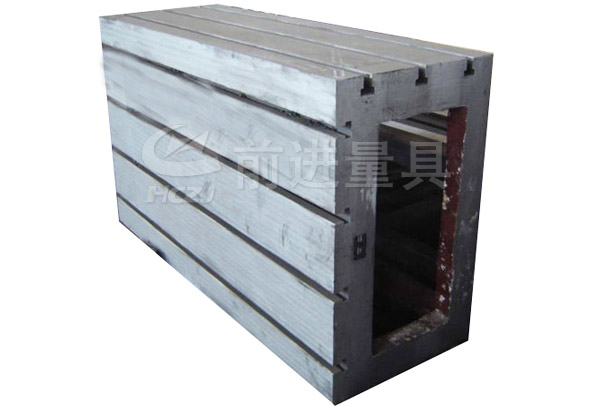

    垫箱


      垫箱主要用途是:划大型笨重的工件时,不用翻转工件,先将直角箱位置调好,再将划线盘底面靠在直角箱的垂面上,即可划出工件上的垂线;还可用来加高划针盘和高度尺;也可借助于C形夹钳,将工件加紧在直角箱上,进行划线。使用时应注意清洁,保持其精度。

      铸铁垫箱:材料:HT200-300硬度:HB170-240精度:0-3级执行标准:JB/T7974-1999.主要用于装配,测量,铆焊,焊接,检验、划线,组装,动力机械试验等。



    规格
    mm

    工作面的平面度

    工作面的垂直度、平行度及V型槽对底面和侧面的平行度

    精度等级um

    1

    2

    3

    1

    2

    3

    100

    3.5

    7

    15

    7

    15

    30

    150

    4

    9

    17

    8

    18

    35

    200

    4.5

    10

    20

    9

    20

    40

    250

    5

    11

    22

    10

    22

    45

    300

    5.5

    12

    25

    11

    25

    50

    350

    6

    13

    27

    12

    27

    55

    400

    6.5

    15

    30

    13

    30

    60

    500

    8

    17

    35

    15

    35

    70
